铝合金优势与特性
在现代建筑行业的发展进程中，材料的选择始终是影响建筑品质、安全性与经济性的关键因素。随着建筑设计理念的不断创新，大跨度、轻量化、美观化的建筑形态日益增多，铝合金凭借其独特的性能优势，逐渐成为建筑结构与装饰领域的宠儿。
轻量化：铝合金的密度和弹性模量大约仅为 Q235 钢材的三分之一，在相同结构强度要求下，采用铝合金制造的构件重量远低于钢材构件，能够极大地减轻建筑整体重量，降低运输和安装成本。
同时，建筑中常用的铝合金经过特殊的加工工艺处理后，其强度能够达到钢材的水平，具有较高的比强度。铝合金构件在保证结构安全的前提下，能够实现更轻薄的设计，为建筑空间的优化提供了更多可能。铝合金还具有较好的断裂韧性和疲劳强度，能够承受一定的冲击荷载和长期反复荷载，确保建筑结构在长期使用过程中的稳定性和安全性。
塑性与成形性：铝合金的熔点较低，约为 660℃。在生产过程中，铝合金可以方便地通过挤压成形工艺，制造出各种复杂截面的型材，满足不同建筑构件的设计需求。无论是幕墙的龙骨、门窗的框料，还是网架结构的杆件，都可以根据具体的尺寸和形状要求，定制生产相应的铝合金型材。这种成形性可以提高建筑构件的生产效率，减少材料的浪费，降低生产成本。
耐腐蚀性：铝合金具有良好的耐腐蚀性，在大气环境下，铝合金表面会迅速形成一层致密、牢固的氧化膜。这层氧化膜能够有效阻止空气中的氧气、水分以及其他腐蚀性介质与铝合金基体接触，从而保护铝合金构件免受外界环境的侵蚀，延长其使用寿命。
多样的连接方式：铝合金的连接方式灵活多样，除了焊接之外，还适用于铆接、普通螺栓连接和高强螺栓连接等多种连接方式。
铝合金在耐火方面的挑战
尽管铝合金在建筑领域具有诸多优势，但在防火耐火性能方面，铝合金却存在明显的短板，这一问题在火灾事故中尤为突出，成为制约铝合金在建筑中更广泛应用的重要因素。
导热性加剧高温传递
铝合金是热的良导体，其导热系数高达 160 W/(m・K)，在构成门窗型材的材料中，铝合金的导热系数是最高的。更重要的是，铝合金的导热率会随着温度的升高而上升。在火灾发生时，火焰和高温会通过铝合金构件迅速传递，一方面会导致铝合金构件自身温度快速升高，加速其软化和变形；另一方面，高温还会通过铝合金构件传递到建筑内部的其他区域，扩大火灾的影响范围，增加火灾扑救的难度和人员疏散的风险。
较低的熔点
铝合金的熔点通常在 620-650℃左右，远低于钢材的熔点（1100-1600℃）。当建筑发生火灾时，环境温度会迅速升高，一旦温度超过铝合金的熔点，铝合金构件就会迅速熔化变形，失去原有的结构强度和承载能力。即使环境温度未达到铝合金的熔点，在 300℃左右的温度下，铝合金的强度也会开始显著下降，丧失大部分承载能力，导致结构稳定性降低。
实际火灾案例也印证了铝合金构件耐火性能的不足。例如，在一些建筑火灾中，铝合金门窗型材虽然很少发生完全熔化的情况，但普遍出现了严重的高温变形，导致门窗无法正常关闭或结构发生坍塌。
这说明即使未达到铝的熔点，高温已足以使铝合金构件失去原有的刚度和稳定性。铝合金型材在高温下的严重变形会导致门窗无法正常开启和关闭，一方面会阻碍人员的疏散通道，另一方面会使室外的火焰和高温烟气更容易进入室内，加剧火灾的蔓延。
由于铝合金导热快、升温迅速且强度随温度升高急剧衰减，普通未加保护的铝合金结构很难满足建筑防火规范对耐火极限的要求。例如，现行规范对建筑承重构件的耐火极限通常要求为0.5～3小时不等，而未经防火保护的铝合金构件在火灾中可能在几分钟到十几分钟内即丧失承载能力。
因此，为了确保铝合金结构在火灾中的安全性，必须采取专门的防火保护措施来提高其耐火性能。
铝合金耐火性能的提升
为了弥补铝合金在防火耐火性能方面的不足，满足建筑防火规范的要求，保障建筑的安全使用，行业内一直在积极探索各种有效的防火保护措施。目前，常见的提升建筑铝合金防火耐火性能的方法主要包括涂覆耐火材料、添加钢衬、填充隔热材料等特殊工艺，同时还需要对铝合金结构进行整体的耐火验算，确保其在火灾情况下的安全性。
涂覆防火隔热涂料
在铝合金型材表面涂覆耐火材料是目前应用最广泛、效果最显著的防火保护措施之一。通过在铝合金型材表面形成一层具有良好隔热、防火性能的涂膜或涂层，能够有效阻隔火焰和高温对铝合金基体的直接作用，延缓铝合金构件的温度升高速度，从而提高其耐火极限。铝合金型材表面的膜层不仅具有防火隔热的功能，还能够起到装饰作用，保护铝合金基体免受外界环境的侵蚀，进一步延长其使用寿命。
包覆防火隔热材料
采用耐火板材（如防火石膏板、硅酸钙板等）或柔性隔热毡（如岩棉毡、陶瓷纤维毡等）包覆铝合金构件，也是一种传统而有效的防火保护方式。这种方法通过在构件外围形成一个隔热外壳，将火焰和高温与铝合金基材隔开。该措施的优点是可靠性高、隔热性能稳定，缺点是会增加构件的体积和自重，且施工相对复杂。
填充或夹芯隔热材料
对于中空截面的铝合金型材（如幕墙龙骨、窗框等），可在其空腔内填充隔热材料以提高耐火性能。
添加钢衬或增强芯材
在铝合金型材内部嵌入钢质型材或其他耐高温材料作为芯材，是提高构件耐火承载能力的有效策略之一。但在设计时应考虑钢和铝热膨胀差异的影响，并确保两种材料之间连接牢固，以避免高温下出现分离失效。
新型隔热防火涂膜：铝合金防火解决方案
在众多提升铝合金防火耐火性能的措施中，涂覆防火隔热涂料是最具发展潜力的方向之一。近年来，随着纳米材料技术和高分子材料技术的不断进步，新型防火隔热涂料的性能得到了显著提升。我们实验室最新测试的一款隔热防火涂膜，在铝合金耐火性能测试中表现出优异的性能，能够通过耐火1.5h的耐火极限测试，为建筑铝合金防火提供了一种突破性的解决方案。
这款隔热防火涂膜是以聚硅氧烷和无机硅树脂作为杂化成膜物质，以纳米无机硅、纳米微粉、塑性材料进行干/湿复合造泡工艺制备取得一种耐高温隔热新型纳米材料，这种配方和工艺使涂膜在常温下呈液态或膏状，便于施工涂覆在铝合金等基材表面，干燥固化后形成一层连续致密的涂层。
这款隔热防火涂膜的创新之处在于其独特的高温转化机制和微观结构。在常温及一般使用温度下，该涂膜作为有机-无机复合涂层附着在基材表面，起到隔绝空气、防水防腐的作用。当遇到火灾等高温环境时，涂膜会转化形成 SI-0-SI键的类陶瓷结构，由于硅-氧原子键健能大(460kJ·mol)热值稳定，极大的提升了涂膜的耐温性和耐老化性。能够在金属基材上形成耐超高温的结构性成膜物质;同时在高温/超高温(500℃-1500℃)状态下形成纳米结构的多孔孔径，从而使基材表面与空气中的氧气及其他气体产生高效的热交换效率，达到极好的隔热效果。
得益于上述原理，涂膜表现出卓越的防火性能。在实验室耐火试验中，涂覆该涂膜的铝合金试件轻松通过了耐火1.5小时的测试要求，即在标准升温火灾环境下持续90分钟未发生基材失效。相比之下，未保护的铝合金试件通常在几分钟内即丧失承载能力，即使涂覆传统防火涂料的试件达到1小时耐火极限也具有一定难度。
因此，涂膜将铝合金构件的耐火极限提升到了一个新的水平。
除了超长的耐火时间外，该涂膜在高温下的隔热效果也十分突出。在火焰温度高达1000℃以上的条件下，涂膜背火面的温度上升非常缓慢，有效地保护了铝合金基材不被迅速加热到危险温度。

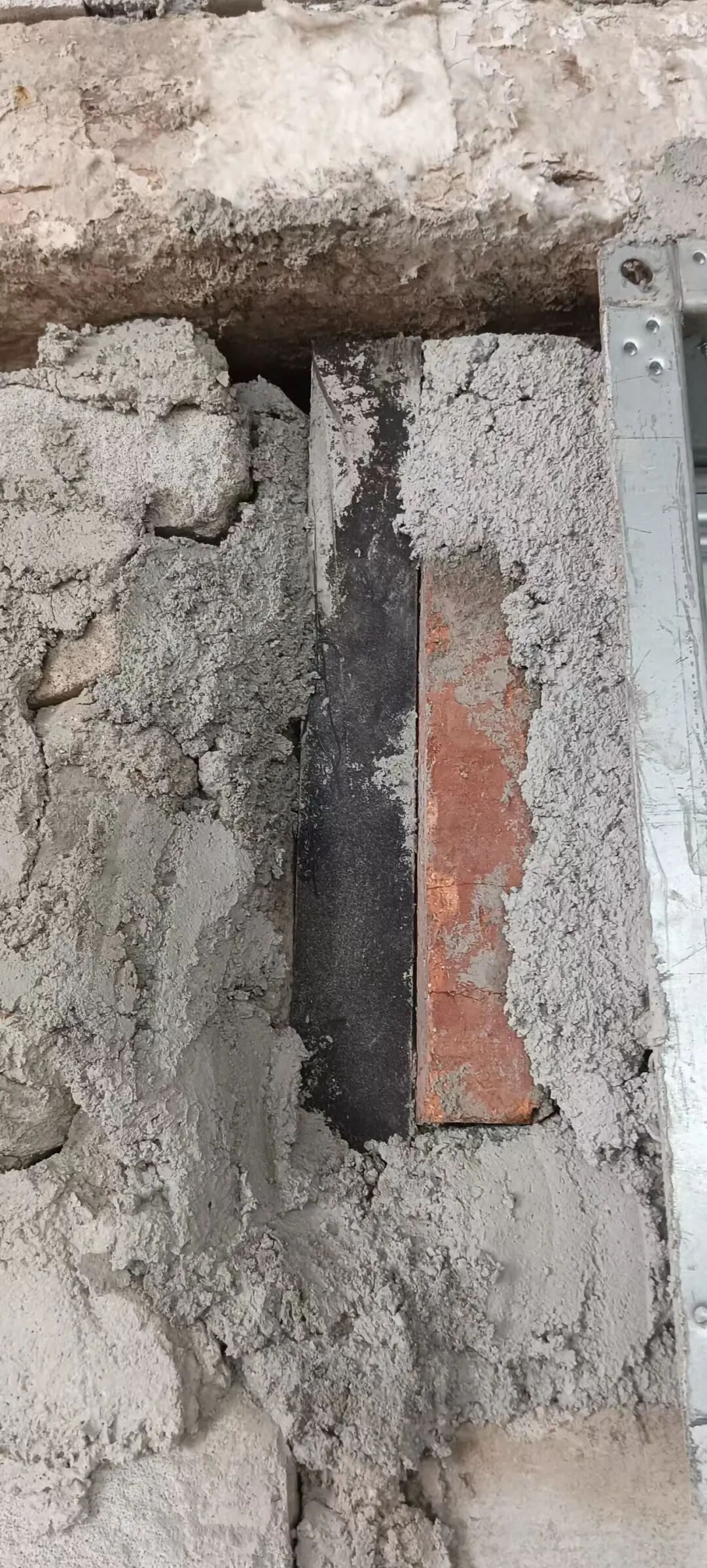

测试前照片

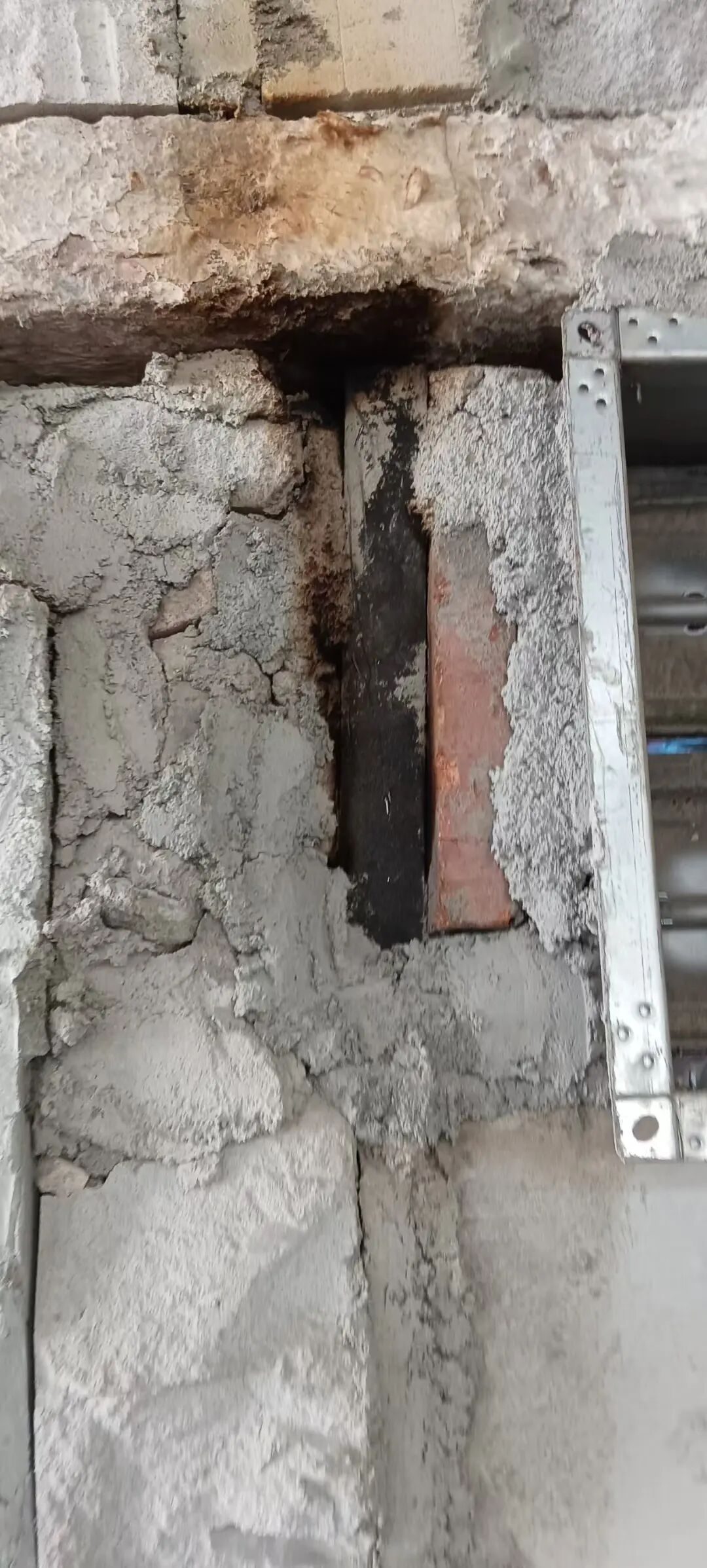

测试后照片
除了防火隔热性能本身，涂膜的其他物理化学性能也非常适合建筑应用。
该涂膜与铝合金基材具有良好的附着力和相容性，施工后形成的涂层致密连续，不易开裂脱落，能够长期经受风吹日晒、干湿交替等环境考验。
涂膜固化后具有一定的柔韧性和抗冲击性，在构件受荷载变形或温度变化时不易发生脆裂，从而保证了防火保护的连续性。
在施工方面，防火涂膜既可采用刷涂、辊涂，也可喷涂，施工工艺简便，特别适合对复杂异形构件的表面防护。
铝合金材料以其轻质高强、美观耐久等优点在建筑领域具有广阔的应用前景，铝合金在建筑中的应用将更加普及。与之相应，对铝合金结构防火安全的研究也将不断深入，新型防火材料和技术将持续涌现，这款新型涂膜作为其中的代表，已经展现出良好的应用前景，其在大型公共建筑的铝合金屋顶、幕墙等部位的推广应用值得期待。此外，将被动防火措施与主动消防系统相结合，也是提高建筑整体防火安全的发展方向。
通过材料、设计、施工、消防等多方面的协同努力，我们有理由相信铝合金结构能够在保障安全的前提下，为现代建筑带来更加轻盈优美的空间和更加可持续的未来。随着相关研究和应用的不断深入，铝合金必将在建筑舞台上绽放更加夺目的光彩。
更多关于该涂膜的应用与测试数据，可以联系小编了解哦~
原文首发于公众号「华慧防火技术研究」，查看原文
